TDR-420時域反射儀

品牌：波蘭SONEL(索耐)
分類：時域反射儀
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

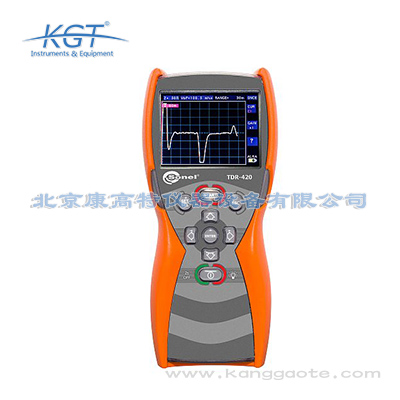

TDR-420時域反射儀簡介：
?TDR-420時域反射儀配有彩色顯示屏，由于其320 x 240像素分辨率，可以更準確地顯示故障位置。
?SONEL時域反射儀的特點是長達6,000米的工作范圍，極低的測量誤差范圍（大約1％），以及調整傳播速度和電纜阻抗的能力。
?TDR-420可以通過使用兩個光標，確定兩個故障的距離和它們之間的距離。
?在TDR-420中增加了一個方便的幫助功能，以便于解釋測量過程中獲得的結論。
?由于具備這個功能，用戶可以通過將測得的反射率與典型的故障形狀進行比較，快速確定正在檢查的電纜段中存在的異常類型。
?為滿足所有客戶的需求，TDR-420設計可用于在惡劣的環境條件下運行。
?TDR-420獨特的外殼具有IP67防護等級，確保設備既防水又防塵。
?另一個優點是TDR-420外殼的彈性涂層可防止裝置從手中滑出，并在意外掉落時提供一定的保護。

TDR-420時域反射儀特點：
?電力和通信電纜中的故障定位
?兩個獨立游標指示兩個故障位置及它們之間的距離
?同軸電纜中的故障定位
?基礎設施電纜的故障定位
?檢測斷路，短路，濕氣引起的各類電纜損壞和其他電纜阻抗變化
?電纜故障圖形顯示，顯示器上指示與故障點的距離

TDR-420時域反射儀應用領域：
TDR-420時域反射儀設計用于檢測金屬電纜中的故障。
TDR-420專為以下人員設計：
?電氣批發商和電纜經銷商
?電氣安裝公司
?制造工廠的維護人員
?施工人員
以及其他需要準確定位故障或得知線端距離的電力電纜或電信電纜從業人員。

測量范圍	20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km
精度	0.01
分辨率	約1%
極小電纜長度	4 m
傳播速度	在10 ... 99％或15 ... 148.5 m /μs之內
輸出脈沖	5 Vp-p
輸出阻抗	25, 50, 75, 100, 125 和200 Ω
脈沖寬度	3 ns ...3μs（取決于范圍）
掃描類型	3次掃描/秒或單次掃描（ONCE模式）
聲信號	810...1100 Hz
電池的工作時間	連續掃描長達8小時
電池	4節堿性電池1.5 V AA型或4節NiMH AA充電電池
自動關機功能	1, 5, 10, 15 分鐘可選
顯示	彩屏 3.5” LCD TFT, 320 x 240 pixels
過壓保護	400 V DC / 250 V AC
操作溫度	-20...+70°C
貯存溫度	-30...+80°C
尺寸	220 x 98 x 58 mm
重量	487 g
電磁兼容標準（EMC）	EN 61326-1
防護等級	IP67

Interscope時域反射儀
Interscope可用于現場測量的三相電纜線芯故障預定位器(TDR)，更加堅固耐用。 Interscope是一款高性能三相時域反射儀（TDR），主要在低壓或高壓的地下電力電纜網絡中做電纜故障預定位。 Interscope堅固的設計和170V的強大測量脈沖可以完美滿足現場測量任務的苛刻要求，使其成為現場測量電纜故障預定位的極佳選擇。 Interscope支持所有相關的TDR-HV模式，將其與合適的高壓電源和耦合濾波器相結合，可以進一步提高儀器的性能并實現高阻故障和間歇性故障的精確定位。
查看詳情
InterFlex脈沖反射儀
查看詳情
