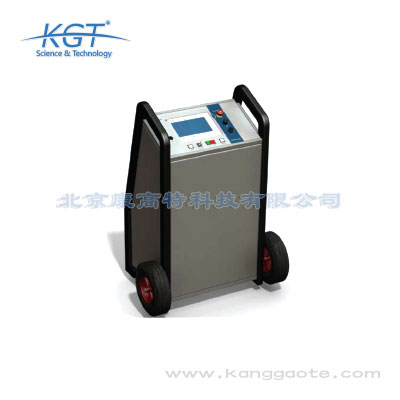

P12一體化電纜故障智能定位儀

品牌：Intereng(鷹騰)
分類：電纜故障定位儀
應用領域：電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

P12一體化電纜故障智能定位儀簡介：
?P12系統快速高壓浪涌脈沖周期為 3 秒
?P12的亮點在于它能夠提供高達 2500 焦耳的能量，從而能應對各種苛刻條件的定位工作
?P12配置的多維安全系統 PROSAFE3D 確保儀器，操作員和被測電纜的*大安全性
?P12系統選配 pinpointer Kamphone 和 Locator S 分別用于電纜故障*定位和電纜外護套故障安全

P12一體化電纜故障智能定位儀特點：
?集成自動系統
?高達 1000 焦耳的多范圍輸出
?便攜性能好
?低壓和 6 到 12kV 電纜系統的故障的*佳解決方案
?可實現從預定位，到*定位，到故障排除的全方位服務
?一個中央控制單元，用于所有測量模式和設置
?基于 App 風格的用戶界面，便于操作
?旋轉編碼器操作*的參數設置
?PROSAFE 系統保護用戶儀器及被測電纜的安全

P12一體化電纜故障智能定位儀應用：
?地下中壓和高壓的綜合網絡故障定位

P12一體化電纜故障智能定位儀標準配置
?P12（基本型）
?FU / EP傳感器套件
?連接電纜（5m）
?說明書

選配件
?帶手推車的升級版
?可選配電纜故障*定位儀Kamphone和Locator S
?連接套件：25m或50m（高壓 + 低壓）

P12 亮點

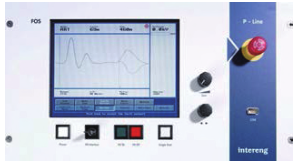

人性的用戶界面

?所有測量模式和系統設置由一個控制單元控制。
?直觀的APP風格的軟件界面，將引導缺乏經驗的用戶輕松上手。
?操作簡單，遵循故障定位的標準算法設置菜單。
?旋轉編碼器有助于設置*的測量值。
?清晰簡潔的顯示屏可顯示出明顯的故障信息，指示操作錯誤或內部設備故障。

PROSAFE 3D 安全系統

?先進的多層安全系統涵蓋以下幾個方面：
?PROSAFE 3D（標準）
① 1D集成緊急開關和安全鎖
② 2D保護放電技術
③ 3D故障地面狀態監測（FU / EP）
?PROSAFE 5D（可選）
④ 4D分離變壓器
⑤ 5D額外的殘余電壓監視器

分析與測試工具

?電纜故障的故障發現將提高后續故障定位過程的效率。
?此外，它有助于避免使用不適合的定位技術導致的電纜應力。
?以下分析模式可選：
① 絕緣電阻測量（選擇）
② HV測試與漏電流測量和記錄
③ 外護套故障測試模式及電流記錄

預定位工具

?集成的精密TDR可以通過采用感應式電弧反射技術（ARTi）預定位窄范圍內的高阻故障。主要的優點是不損耗高壓脈沖電壓和能量轉換，從而完全適用于電纜故障預定位。
?提供以下附加選項：
① 用于同步多相分析的TDR-3相模式
② 用于間歇故障掃描的TDR-IFS模式
③ 對于“潮濕”故障的高電流（1A）故障調節

*定位工具

?對于復雜的電纜故障，有效的故障預定位是必需的。
?之后，使用聲音放電方法的*定位將是一個簡單的過程。
?參數的簡單設置和高達2500焦耳的高浪涌能量將使得我們可以快速找到電纜故障段。
?可選配電纜故障*定位儀Kamphone和Locator S

故障分析與測試
紅外模式	10k to 200M @5kV（選配）
高壓直流模式	0 to 18kV
外護套測試模式	0 to 12kV
TDR范圍	90公里
TDR脈沖/寬度	160V/50ns至10μs
TDR分辨率	0.2m
TDR阻抗匹配	25～1600Ω
預定位TDR-LV模式	1相高壓電纜三相超低壓電纜（選配）間歇性故障掃描（選配）
預定位TDR-HV模式	ARTi：12kV（電弧反射） SCC：12kV（浪涌電流）（選配） DVC：18kV（衰減電壓）（選配）
故障環境	500mA 1.5A@12kV（選配）
故障指示
最大浪涌電壓等級	3/6/12kV
最大浪涌能量	1000J（每級）最高2000J（每級）（選配）
浪涌脈沖循環范圍	2000J@3s到10s;單發
外護套精準定位（可選）	0～12kV;1：3,1：6,3：1,6：1
通用數據
安全	PROSAFE3D或5D系統
尺寸	430x516x875毫米
IP評級	IP54
重量	85公斤
電源	230V，50Hz
工作溫度	-10°C至+55°C
